Серия 7.401-2 имеет несколько выпусков, в каждом из которых представлены узлы крепления трубопроводов разного диаметра от Ду 100 до Ду 400, рассчитанные на рабочее давление от Ру 10 до Ру 160 кгс/см2. Завод «УЗСК» осуществляет изготовление опорных стульев для нефтедобывающей промышленности в соответствии со следующими выпусками:
- серия 7.401-2 выпуск 1 – стул опорный узкий Ду 100 мм (СОУ-100), стул опорный широкий Ду 100 (СОШ-100);
- серия 7.401-2 выпуск 2 – стул опорный узкий Ду 150 мм (СОУ-150), стул опорный широкий Ду 150 (СОШ-150);
- серия 7.401-2 выпуск 3 – стул опорный узкий Ду 200 мм (СОУ-200), стул опорный широкий Ду 200 (СОШ-200);
- серия 7.401-2 выпуск 4 – стул опорный узкий Ду 250 мм (СОУ-250), стул опорный широкий Ду 250 (СОШ-250);
- серия 7.401-2 выпуск 5 – стул опорный узкий Ду 300 мм (СОУ-300), стул опорный широкий Ду 300 (СОШ-300);
- серия 7.401-2 выпуск 6 – стул опорный узкий Ду 350 мм (СОУ-350), стул опорный широкий Ду 350 (СОШ-350);

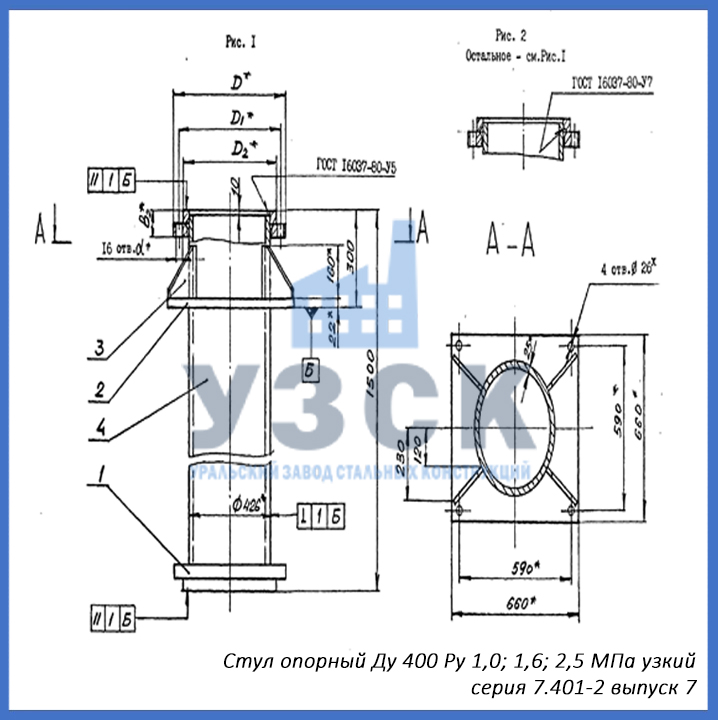

- серия 7.401-2 выпуск 7 – стул опорный узкий Ду 400 мм (СОУ-400), стул опорный широкий Ду 400 (СОШ-400);
Посмотреть и скачать подробные чертежи по серии 7.401 Вы можете кликнув по одной из ссылок указанных выше.
Стул опорный серия 7.401-2 выпуск 1.
В данном выпуске содержатся стулья опорные с условным диаметром Ду 100 мм и рабочим давлением от 1,0 до 10 МПа.
Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ100-000 | 215 | 180 | 40 | 18 | 1,5 | 73,2 |
| 1СОУ100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 74,7 |
| 1СОУ100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 77,8 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ100-1,0 | Стул опорный Ду 100 Ру 1,0 узкий | 1,0 | ||||
| СОУ100-1,6 | Стул опорный Ду 100 Ру 1,6 узкий | 1,6 | ||||
| СОУ100-2,5 | Стул опорный Ду 100 Ру 2,5 узкий | 2,5 | ||||

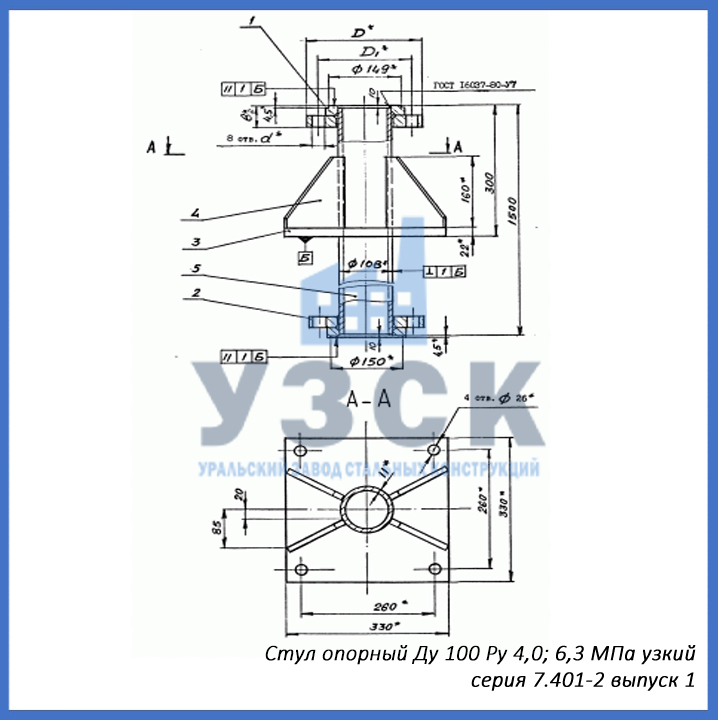

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ100-000 | 230 | 190 | 50 | 23 | 6,0 | 77,3 |
| 2СОУ100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 86,6 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ100-4,0 | Стул опорный Ду 100 Ру 4,0 узкий | 4,0 | ||||
| СОУ100-6,3 | Стул опорный Ду 100 Ру 6,3 узкий | 6,3 | ||||

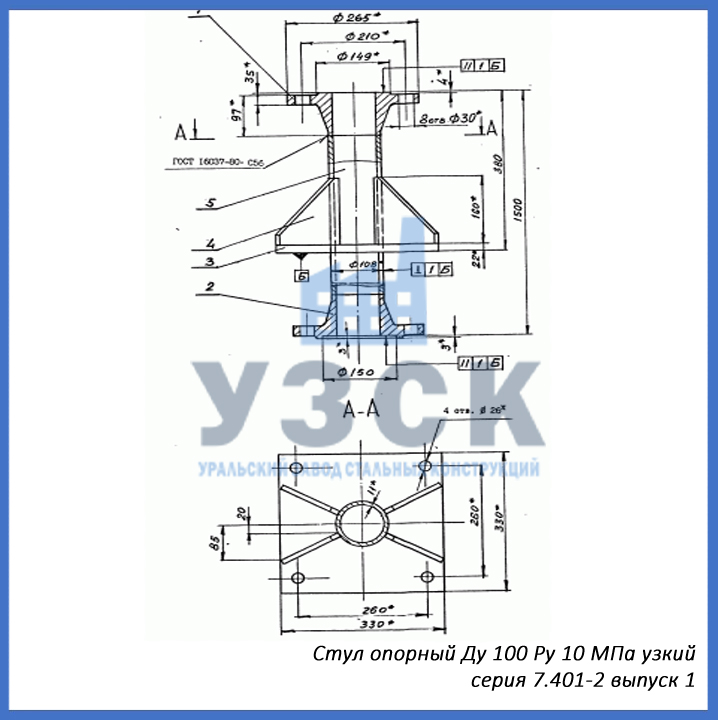

Стул опорный узкий Ру 10,0 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ100-000 | 265 | 210 | 30 | 10,0 | 86,6 |
| шифр | расшифровка | ||||
| СОУ100-10,0 | Стул опорный Ду 100 Ру 10,0 узкий | ||||

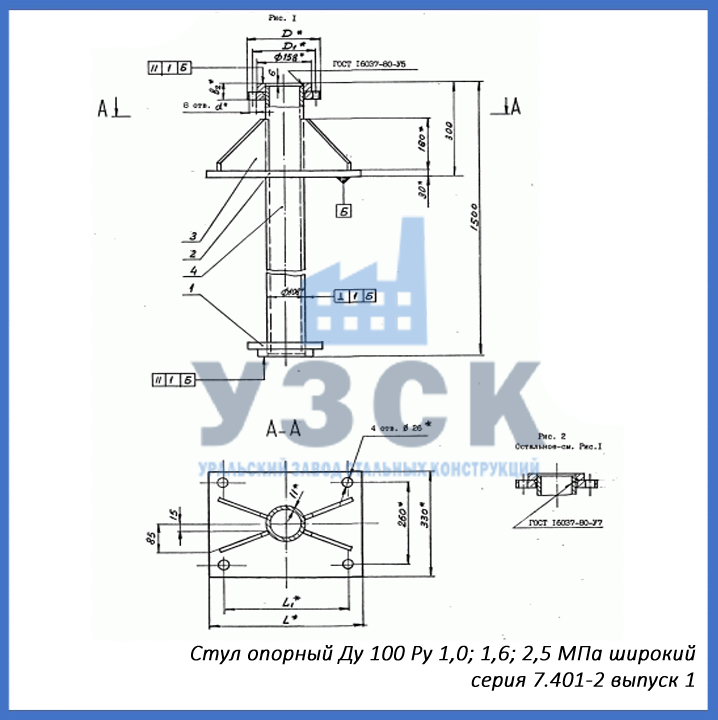

Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ100-000 | 215 | 180 | 40 | 18 | 1,5 | 90,5 |
| 1СОШ100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 92,0 |
| 1СОШ100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 96,7 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ100-1,0 | Стул опорный Ду 100 Ру 1,0 широкий | 1,0 | ||||
| СОШ100-1,6 | Стул опорный Ду 100 Ру 1,6 широкий | 1,6 | ||||
| СОШ100-2,5 | Стул опорный Ду 100 Ру 2,5 широкий | 2,5 | ||||

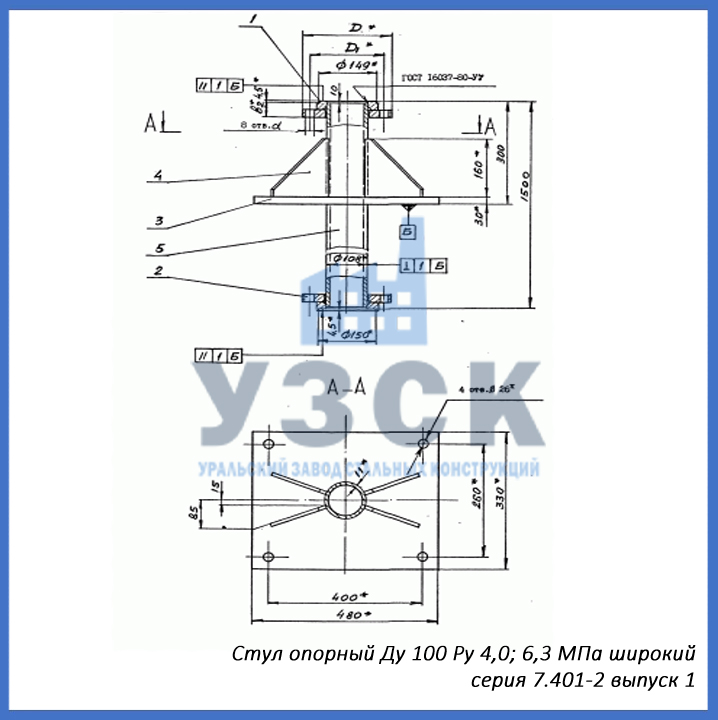

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ100-000 | 230 | 190 | 50 | 23 | 6,0 | 99,2 |
| 2СОШ100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 106,6 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ100-4,0 | Стул опорный Ду 100 Ру 4,0 широкий | 4,0 | ||||
| СОШ100-6,3 | Стул опорный Ду 100 Ру 6,3 широкий | 6,3 | ||||

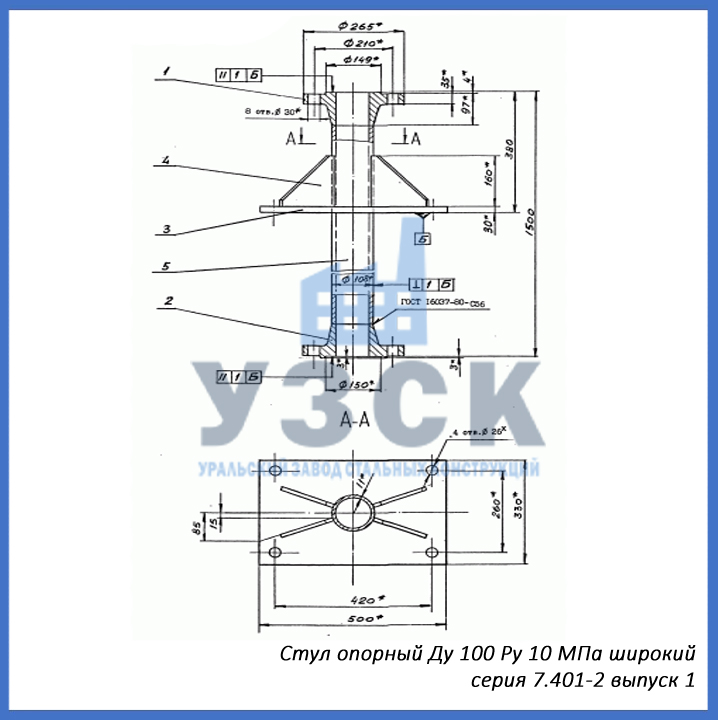

Стул опорный широкий Ру 10,0 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ100-000 | 265 | 210 | 30 | 10,0 | 106,2 |
| шифр | расшифровка | ||||
| СОШ100-10,0 | Стул опорный Ду 100 Ру 10,0 широкий | ||||
Стул опорный серия 7.401-2 выпуск 2.
В выпуске 2 серии 7.401-2 представлены стулья опорные диаметром Ду 150 мм с рабочим давлением от 1,0 до 10 МПа.

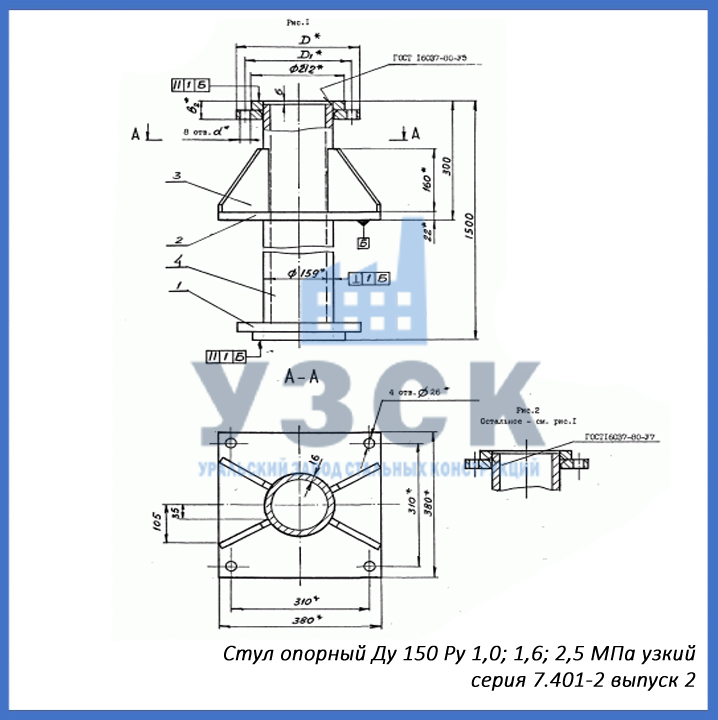

Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ150-000 | 280 | 240 | 44 | 22 | 1,5 | 131,2 |
| 1СОУ150-000-01 | 280 | 240 | 50 | 22 | 2,4 | 133,4 |
| 1СОУ150-000-02 | 300 | 250 | 54 | 26 | 3,8 | 139,6 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ150-1,0 | Стул опорный Ду 150 Ру 1,0 узкий | 1,0 | ||||
| СОУ150-1,6 | Стул опорный Ду 150 Ру 1,6 узкий | 1,6 | ||||
| СОУ150-2,5 | Стул опорный Ду 150 Ру 2,5 узкий | 2,5 | ||||

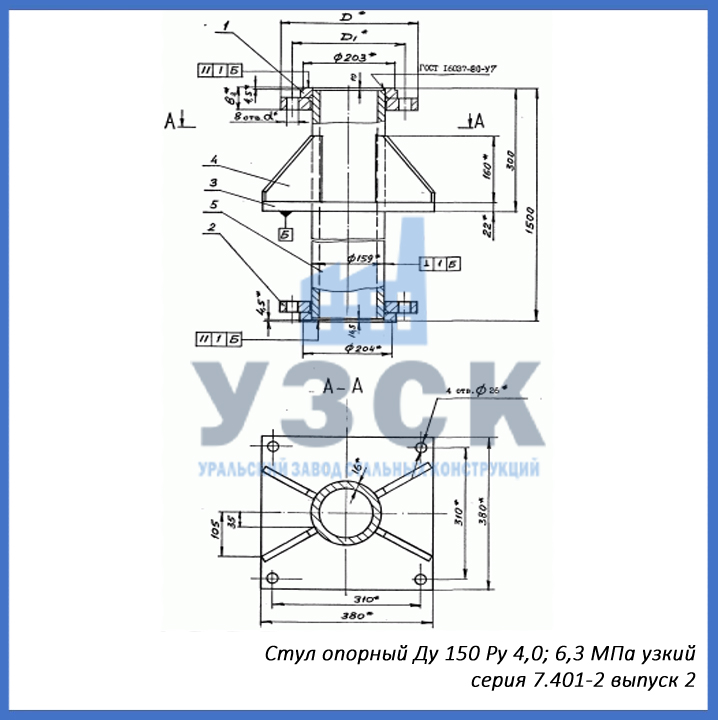

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ150-000 | 300 | 250 | 54 | 25 | 6,0 | 138 |
| 2СОУ150-000-01 | 340 | 280 | 78 | 34 | 9,6 | 169 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ150-4,0 | Стул опорный Ду 150 Ру 4,0 узкий | 4,0 | ||||
| СОУ150-6,3 | Стул опорный Ду 150 Ру 6,3 узкий | 6,3 | ||||
Стул опорный узкий Ру 10,0 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ150-000 | 350 | 290 | 33 | 10,0 | 162 |
| шифр | расшифровка | ||||
| СОУ150-10,0 | Стул опорный Ду 150 Ру 10,0 узкий | ||||
Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ150-000 | 280 | 240 | 44 | 22 | 1,5 | 152,8 |
| 1СОШ150-000-01 | 280 | 240 | 50 | 22 | 2,4 | 155,0 |
| 1СОШ150-000-02 | 300 | 250 | 54 | 26 | 3,8 | 168,0 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ150-1,0 | Стул опорный Ду 150 Ру 1,0 широкий | 1,0 | ||||
| СОШ150-1,6 | Стул опорный Ду 150 Ру 1,6 широкий | 1,6 | ||||
| СОШ150-2,5 | Стул опорный Ду 150 Ру 2,5 широкий | 2,5 | ||||

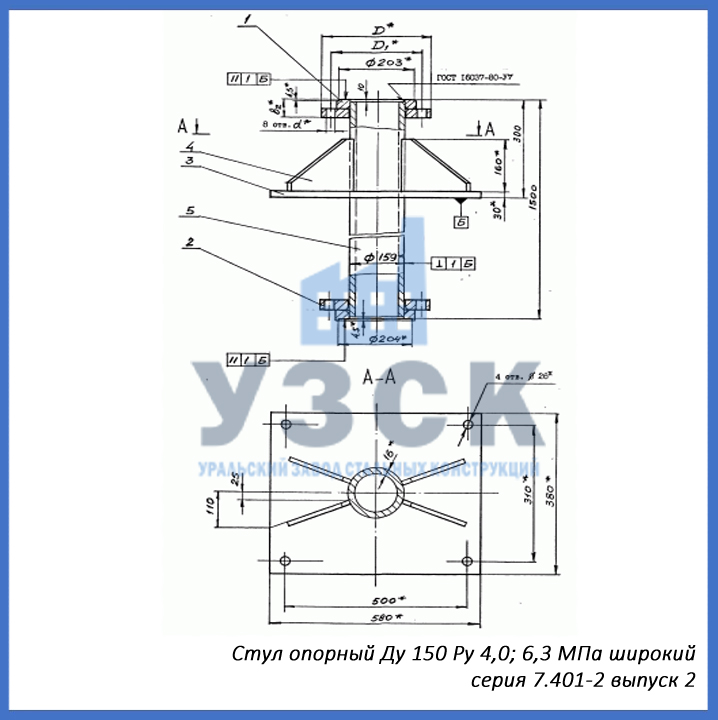

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ150-000 | 300 | 250 | 54 | 25 | 6,0 | 167,9 |
| 2СОШ150-000-01 | 340 | 280 | 78 | 34 | 9,6 | 199,5 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ150-4,0 | Стул опорный Ду 150 Ру 4,0 широкий | 4,0 | ||||
| СОШ150-6,3 | Стул опорный Ду 150 Ру 6,3 широкий | 6,3 | ||||

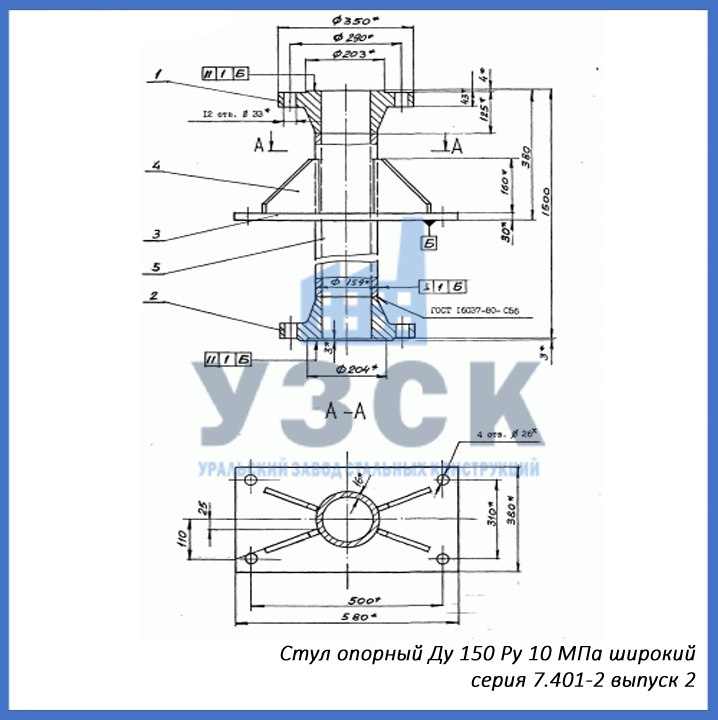

Стул опорный широкий Ру 10,0 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ150-000 | 350 | 290 | 33 | 10 | 193 |
| шифр | расшифровка | ||||
| СОШ150-10,0 | Стул опорный Ду 150 Ру 10,0 широкий | ||||
Стул опорный серия 7.401-2 выпуск 3.
Выпуск 3 серии 7.401-2 представлен стульями опорными для трубопроводов диаметром Ду 200 мм с рабочим давлением от 1,0 до 10 МПа.

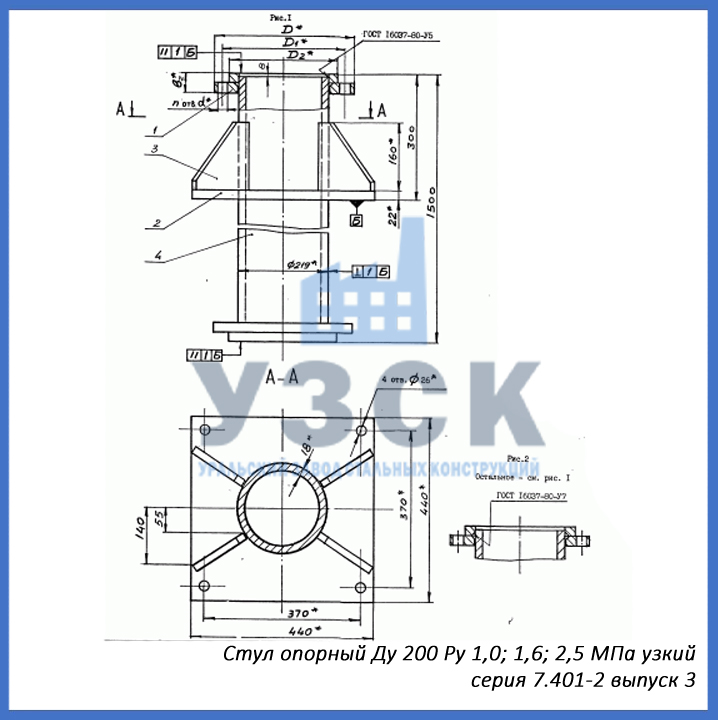

Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ200-000 | 335 | 295 | 46 | 22 | 1,5 | 195 |
| 1СОУ200-000-01 | 335 | 295 | 50 | 22 | 2,4 | 197 |
| 1СОУ200-000-02 | 360 | 310 | 54 | 26 | 3,8 | 205 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ200-1,0 | Стул опорный Ду 200 Ру 1,0 узкий | 1,0 | ||||
| СОУ200-1,6 | Стул опорный Ду 200 Ру 1,6 узкий | 1,6 | ||||
| СОУ200-2,5 | Стул опорный Ду 200 Ру 2,5 узкий | 2,5 | ||||

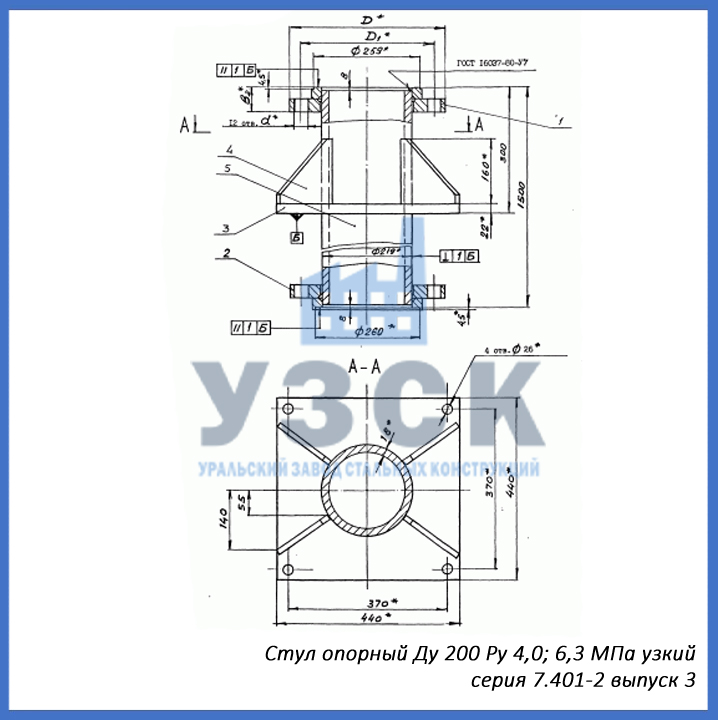

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ200-000 | 375 | 320 | 62 | 30 | 6,0 | 216 |
| 2СОУ200-000-01 | 405 | 345 | 94 | 34 | 9,6 | 254 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ200-4,0 | Стул опорный Ду 200 Ру 4,0 узкий | 4,0 | ||||
| СОУ200-6,3 | Стул опорный Ду 200 Ру 6,3 узкий | 6,3 | ||||

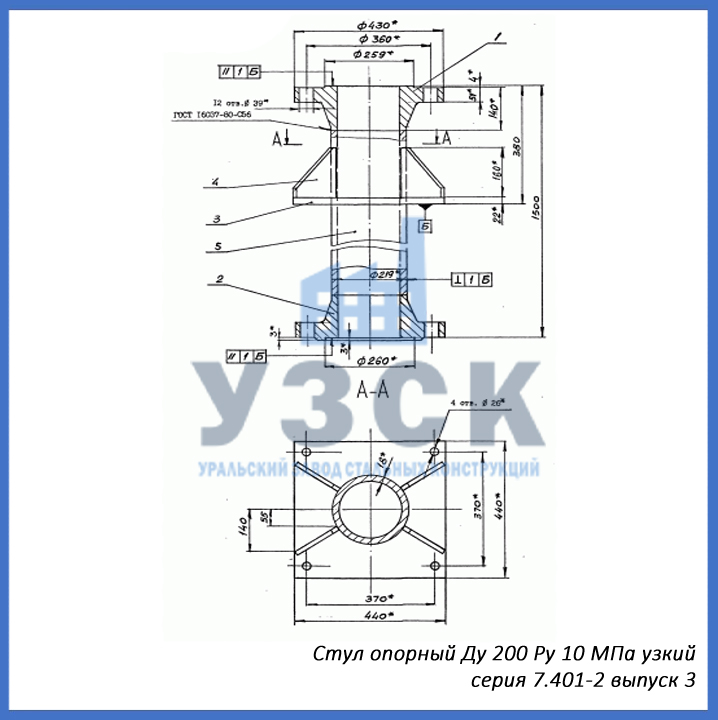

Стул опорный узкий Ру 10,0 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ200-000 | 430 | 360 | 39 | 10,0 | 256 |
| шифр | расшифровка | ||||
| СОУ200-10,0 | Стул опорный Ду 200 Ру 10,0 узкий | ||||
Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ200-000 | 335 | 295 | 46 | 22 | 1,5 | 211 |
| 1СОШ200-000-01 | 335 | 295 | 50 | 22 | 2,4 | 212 |
| 1СОШ200-000-02 | 360 | 310 | 54 | 26 | 3,8 | 244 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ200-1,0 | Стул опорный Ду 200 Ру 1,0 широкий | 1,0 | ||||
| СОШ200-1,6 | Стул опорный Ду 200 Ру 1,6 широкий | 1,6 | ||||
| СОШ200-2,5 | Стул опорный Ду 200 Ру 2,5 широкий | 2,5 | ||||

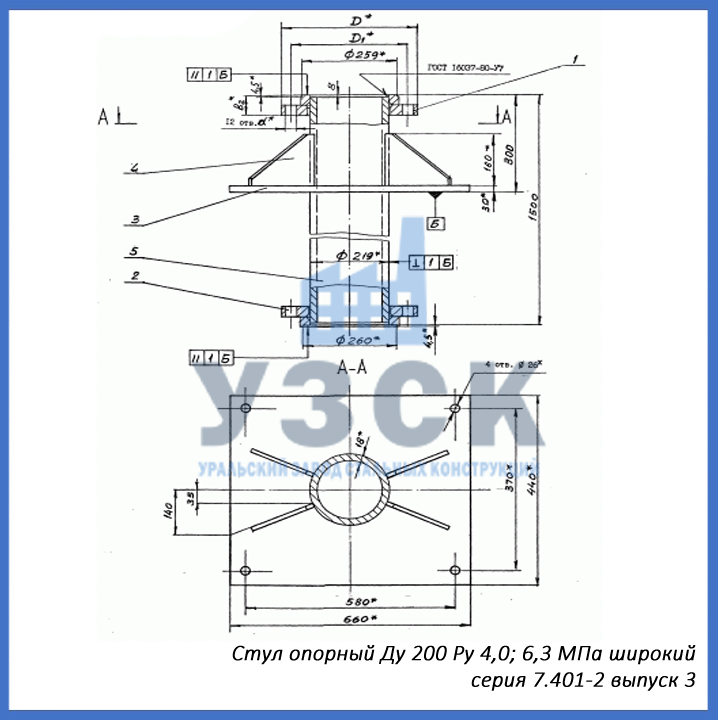

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ200-000 | 375 | 320 | 62 | 30 | 6,0 | 254 |
| 2СОШ200-000-01 | 405 | 345 | 94 | 34 | 9,6 | 297 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ200-4,0 | Стул опорный Ду 200 Ру 4,0 широкий | 4,0 | ||||
| СОШ200-6,3 | Стул опорный Ду 200 Ру 6,3 широкий | 6,3 | ||||

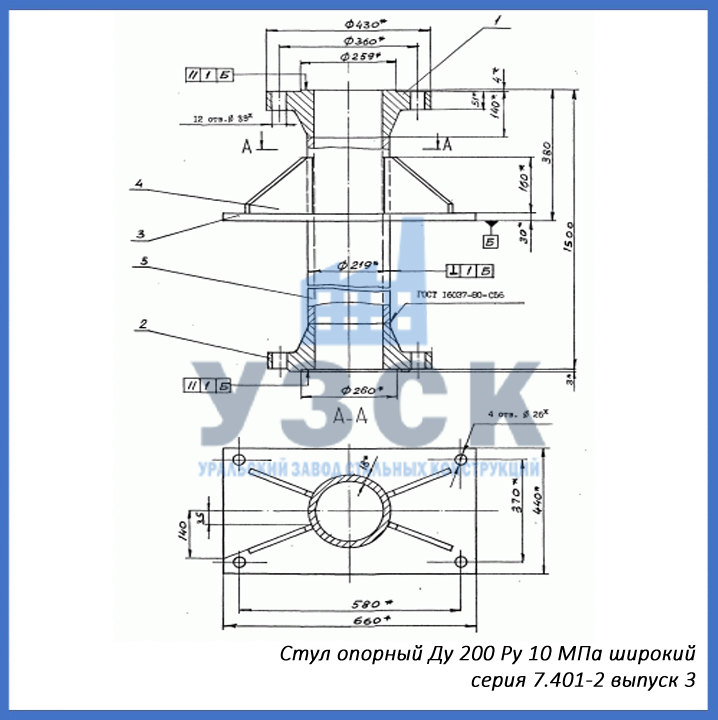

Стул опорный широкий Ру 10,0 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ200-000 | 430 | 360 | 39 | 10 | 294 |
| шифр | расшифровка | ||||
| СОШ200-10,0 | Стул опорный Ду 200 Ру 10,0 широкий | ||||
Стул опорный серия 7.401-2 выпуск 4.
В серии 7.401-2 выпуск 4 представлены опорные стулья диаметром Ду 250 мм с рабочим давлением от 1,0; 1,6; 2,5; 4,0; 6,3 и 10 МПа.
Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ250-000 | 390 | 350 | 50 | 22 | 1,5 | 274,6 |
| 1СОУ250-000-01 | 405 | 355 | 54 | 26 | 2,4 | 281,0 |
| 1СОУ250-000-02 | 425 | 370 | 58 | 30 | 3,8 | 293,0 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ250-1,0 | Стул опорный Ду 250 Ру 1,0 узкий | 1,0 | ||||
| СОУ250-1,6 | Стул опорный Ду 250 Ру 1,6 узкий | 1,6 | ||||
| СОУ250-2,5 | Стул опорный Ду 250 Ру 2,5 узкий | 2,5 | ||||
Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ250-000 | 445 | 385 | 72 | 34 | 6,0 | 315 |
| 2СОУ250-000-01 | 470 | 400 | 108 | 41 | 9,6 | 365 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ250-4,0 | Стул опорный Ду 250 Ру 4,0 узкий | 4,0 | ||||
| СОУ250-6,3 | Стул опорный Ду 250 Ру 6,3 узкий | 6,3 | ||||

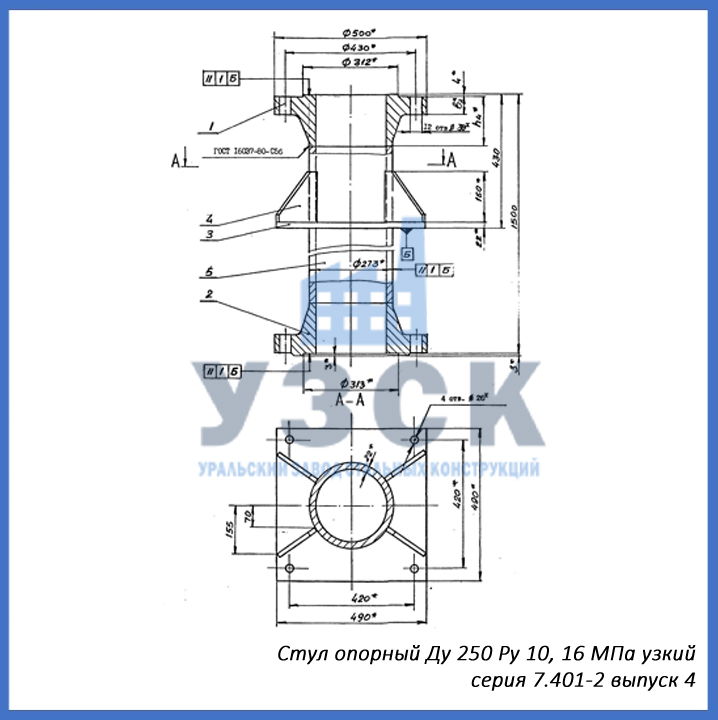

Стул опорный узкий Ру 10,0; 16,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ250-000 | 500 | 430 | 39 | 10,0 | 373,8 |
| 3СОУ250-000-01 | 500 | 430 | 39 | 16,0 | 390,7 |
| шифр | расшифровка | ||||
| СОУ250-10,0 | Стул опорный Ду 250 Ру 10,0 узкий | ||||
| СОУ250-16,0 | Стул опорный Ду 250 Ру 16,0 узкий | ||||
Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ250-000 | 390 | 350 | 50 | 22 | 1,5 | 306,8 |
| 1СОШ250-000-01 | 405 | 355 | 54 | 26 | 2,4 | 312,7 |
| 1СОШ250-000-02 | 425 | 370 | 58 | 30 | 3,8 | 332,4 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ250-1,0 | Стул опорный Ду 250 Ру 1,0 широкий | 1,0 | ||||
| СОШ250-1,6 | Стул опорный Ду 250 Ру 1,6 широкий | 1,6 | ||||
| СОШ250-2,5 | Стул опорный Ду 250 Ру 2,5 широкий | 2,5 | ||||

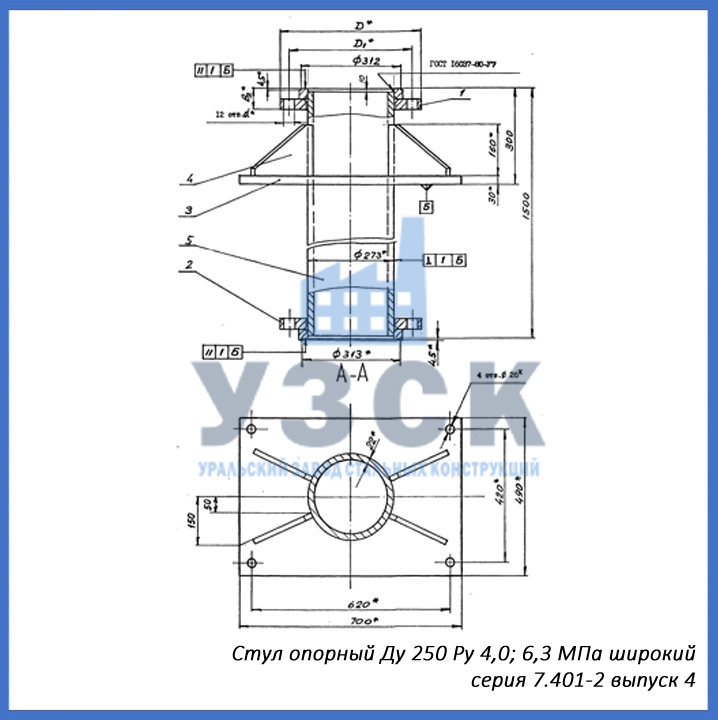

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ250-000 | 445 | 385 | 72 | 34 | 6,0 | 353.8 |
| 2СОШ250-000-01 | 470 | 400 | 108 | 41 | 9,6 | 407 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ250-4,0 | Стул опорный Ду 250 Ру 4,0 широкий | 4,0 | ||||
| СОШ250-6,3 | Стул опорный Ду 250 Ру 6,3 широкий | 6,3 | ||||

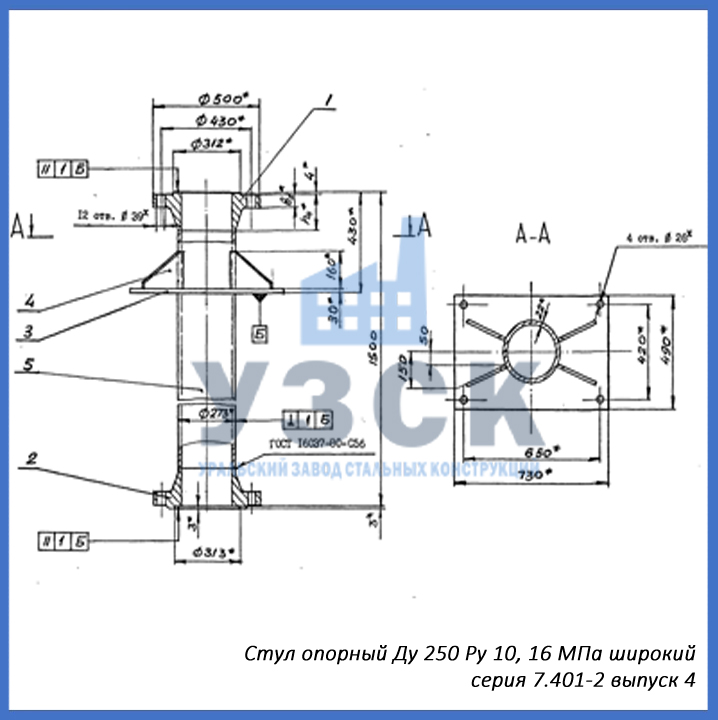

Стул опорный широкий Ру 10,0; 16,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ250-000 | 500 | 430 | 39 | 10 | 417,6 |
| 3СОШ250-000-01 | 500 | 430 | 39 | 16 | 444,6 |
| шифр | расшифровка | ||||
| СОШ250-10,0 | Стул опорный Ду 250 Ру 10,0 широкий | ||||
| СОШ250-16,0 | Стул опорный Ду 250 Ру 16,0 широкий | ||||
Стул опорный серия 7.401-2 выпуск 5.
В данном выпуске представлены опорные стулья для трубопроводных систем диаметром Ду 300 мм с рабочим давлением от 10 до 100 кгс/см2.

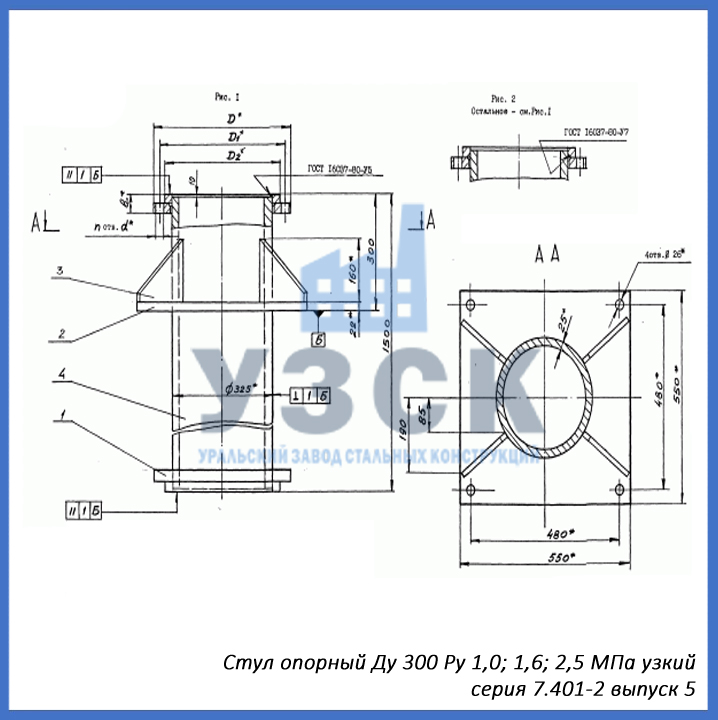

Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ300-000 | 440 | 400 | 52 | 22 | 1,5 | 361,2 |
| 1СОУ300-000-01 | 460 | 410 | 56 | 26 | 2,4 | 371,8 |
| 1СОУ300-000-02 | 485 | 430 | 60 | 30 | 3,8 | 385,6 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ300-1,0 | Стул опорный Ду 300 Ру 1,0 узкий | 1,0 | ||||
| СОУ300-1,6 | Стул опорный Ду 300 Ру 1,6 узкий | 1,6 | ||||
| СОУ300-2,5 | Стул опорный Ду 300 Ру 2,5 узкий | 2,5 | ||||

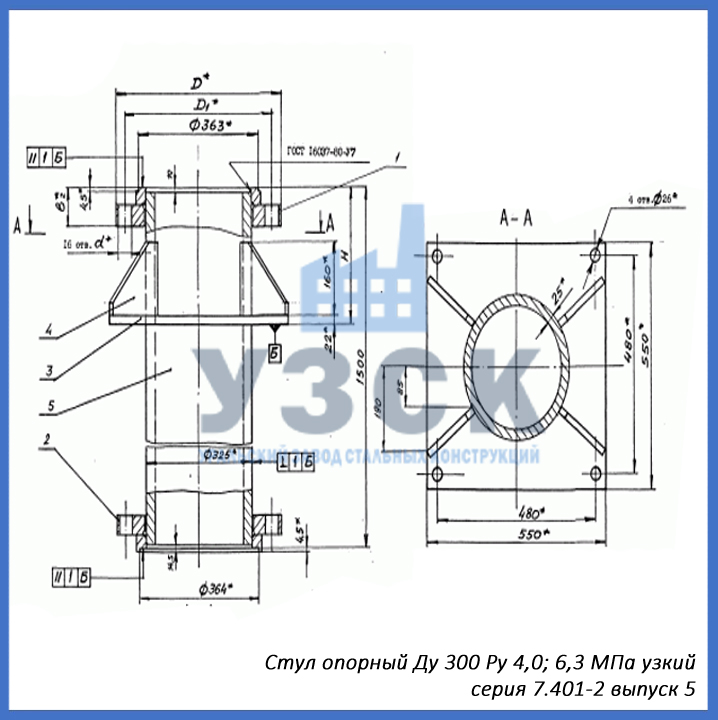

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ300-000 | 510 | 450 | 80 | 34 | 6,0 | 425 |
| 2СОУ300-000-01 | 530 | 460 | 118 | 41 | 9,6 | 485 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ300-4,0 | Стул опорный Ду 300 Ру 4,0 узкий | 4,0 | ||||
| СОУ300-6,3 | Стул опорный Ду 300 Ру 6,3 узкий | 6,3 | ||||

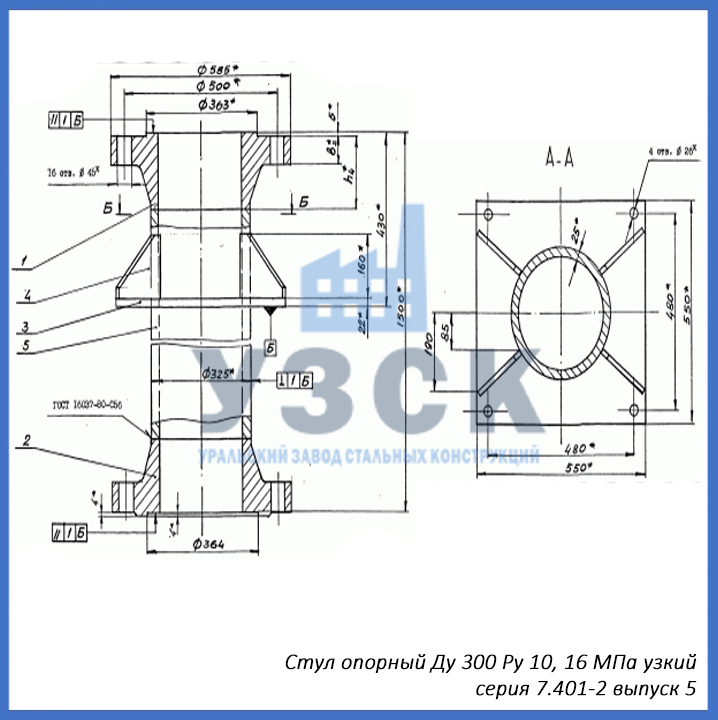

Стул опорный узкий Ру 10,0; 16,0 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ300-000 | 585 | 500 | 45 | 10,0 | 517 |
| 3СОУ300-000-01 | 585 | 500 | 45 | 16,0 | 540 |
| шифр | расшифровка | ||||
| СОУ300-10,0 | Стул опорный Ду 300 Ру 10,0 узкий | ||||
| СОУ300-16,0 | Стул опорный Ду 300 Ру 16,0 узкий | ||||
Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ300-000 | 440 | 400 | 52 | 22 | 1,5 | 395,3 |
| 1СОШ300-000-01 | 460 | 410 | 56 | 26 | 2,4 | 406,0 |
| 1СОШ300-000-02 | 485 | 430 | 60 | 30 | 3,8 | 431,5 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ300-1,0 | Стул опорный Ду 300 Ру 1,0 широкий | 1,0 | ||||
| СОШ300-1,6 | Стул опорный Ду 300 Ру 1,6 широкий | 1,6 | ||||
| СОШ300-2,5 | Стул опорный Ду 300 Ру 2,5 широкий | 2,5 | ||||
Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ300-000 | 510 | 450 | 80 | 34 | 6,0 | 467,6 |
| 2СОШ300-000-01 | 530 | 460 | 118 | 41 | 9,6 | 527 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ300-4,0 | Стул опорный Ду 300 Ру 4,0 широкий | 4,0 | ||||
| СОШ300-6,3 | Стул опорный Ду 300 Ру 6,3 широкий | 6,3 | ||||

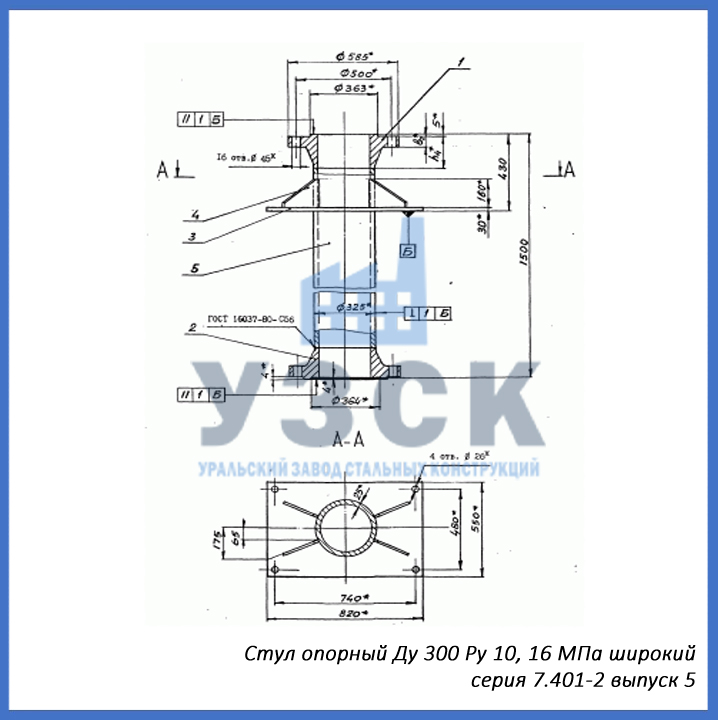

Стул опорный широкий Ру 10,0; 16,0 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ300-000 | 585 | 500 | 45 | 10 | 557 |
| 3СОШ300-000-01 | 585 | 500 | 45 | 16 | 580 |
| шифр | расшифровка | ||||
| СОШ300-10,0 | Стул опорный Ду 300 Ру 10,0 широкий | ||||
| СОШ300-16,0 | Стул опорный Ду 300 Ру 16,0 широкий | ||||
Стул опорный серия 7.401-2 выпуск 6.
В выпуске 6 серии 7.401-2 представлены стулья опорные для трубопровода диаметром Ду 350 мм с рабочим давлением 10, 16, 25, 40, 63 и 100 кгс/см2.
Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ350-000 | 500 | 460 | 56 | 22 | 1,5 | 428 |
| 1СОУ350-000-01 | 520 | 470 | 60 | 26 | 2,4 | 440 |
| 1СОУ350-000-02 | 550 | 490 | 66 | 33 | 3,8 | 460 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ350-1,0 | Стул опорный Ду 350 Ру 1,0 узкий | 1,0 | ||||
| СОУ350-1,6 | Стул опорный Ду 350 Ру 1,6 узкий | 1,6 | ||||
| СОУ350-2,5 | Стул опорный Ду 350 Ру 2,5 узкий | 2,5 | ||||

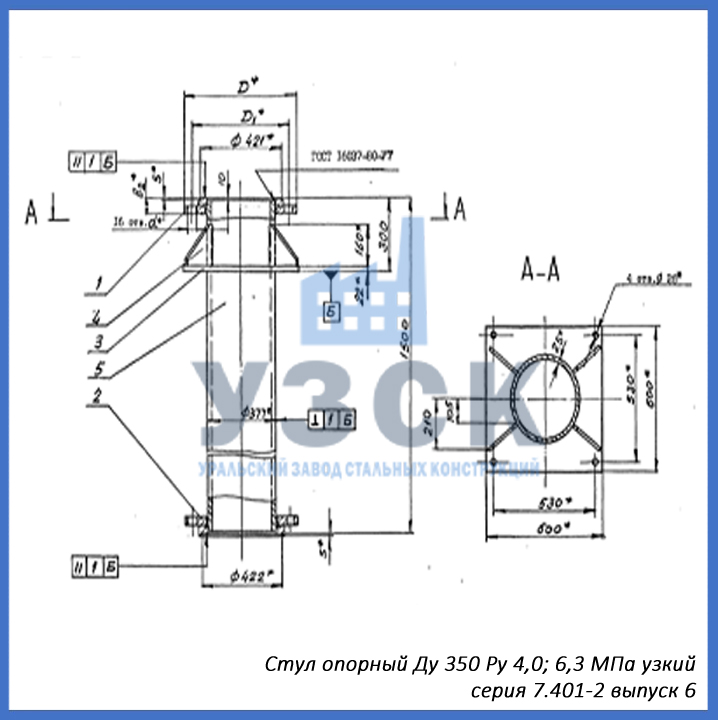

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОУ350-000 | 570 | 510 | 90 | 34 | 6,0 | 510 |
| 2СОУ350-000-01 | 595 | 525 | 130 | 41 | 9,6 | 590 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ350-4,0 | Стул опорный Ду 350 Ру 4,0 узкий | 4,0 | ||||
| СОУ350-6,3 | Стул опорный Ду 350 Ру 6,3 узкий | 6,3 | ||||

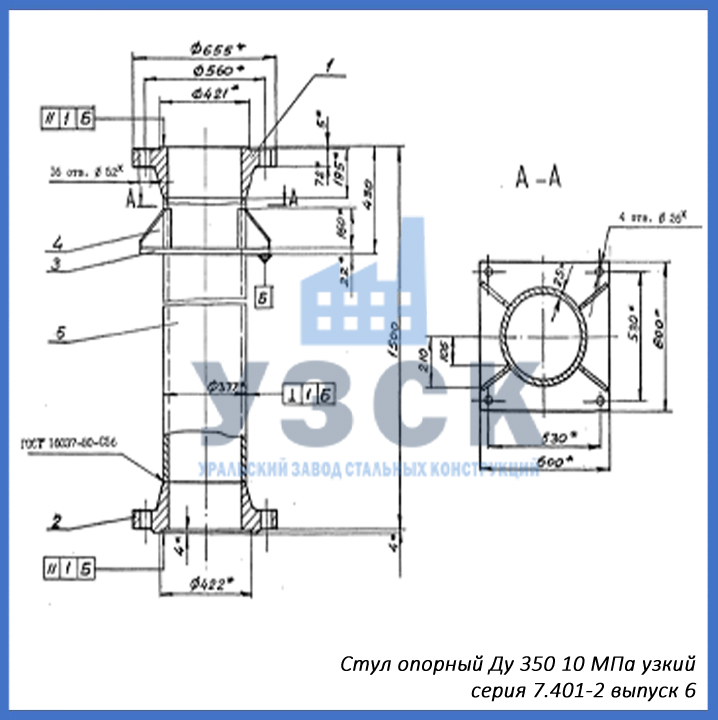

Стул опорный узкий Ру 10,0 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ350-000 | 655 | 560 | 52 | 10,0 | 640 |
| шифр | расшифровка | ||||
| СОУ350-10,0 | Стул опорный Ду 350 Ру 10,0 узкий | ||||

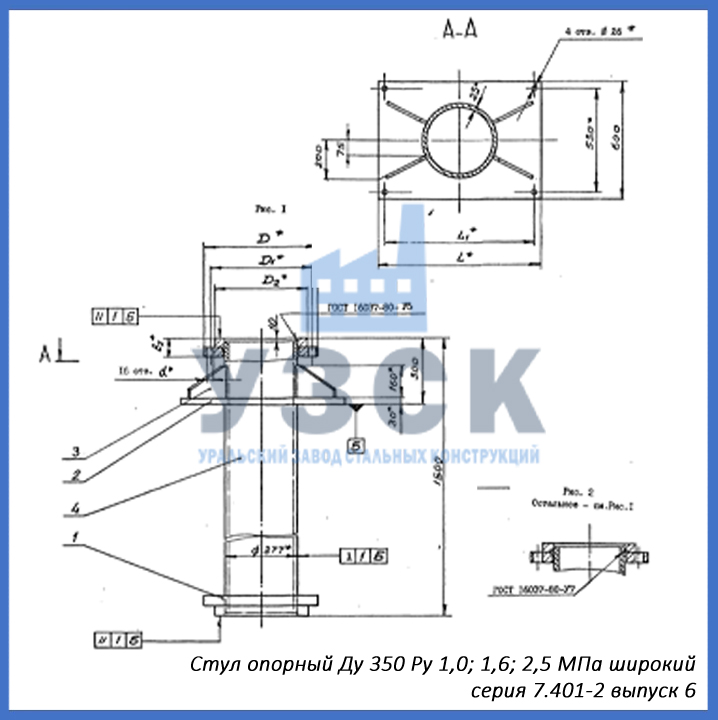

Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ350-000 | 500 | 460 | 56 | 22 | 1,5 | 468 |
| 1СОШ350-000-01 | 520 | 470 | 60 | 26 | 2,4 | 480 |
| 1СОШ350-000-02 | 550 | 490 | 66 | 33 | 3,8 | 515 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ350-1,0 | Стул опорный Ду 350 Ру 1,0 широкий | 1,0 | ||||
| СОШ350-1,6 | Стул опорный Ду 350 Ру 1,6 широкий | 1,6 | ||||
| СОШ350-2,5 | Стул опорный Ду 350 Ру 2,5 широкий | 2,5 | ||||

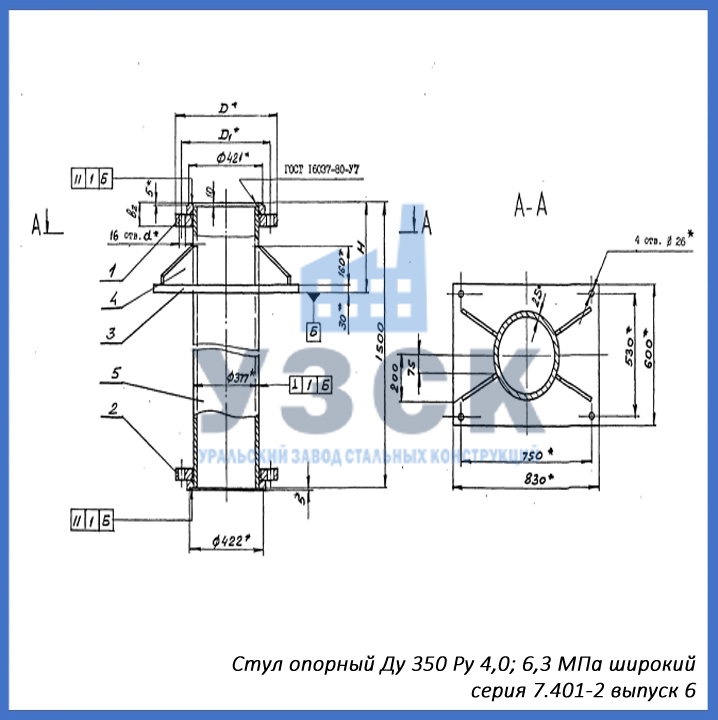

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2СОШ350-000 | 570 | 510 | 90 | 34 | 6,0 | 565 |
| 2СОШ350-000-01 | 595 | 525 | 130 | 41 | 9,6 | 645 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ350-4,0 | Стул опорный Ду 350 Ру 4,0 широкий | 4,0 | ||||
| СОШ350-6,3 | Стул опорный Ду 350 Ру 6,3 широкий | 6,3 | ||||
Стул опорный широкий Ру 10,0 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ350-000 | 655 | 560 | 52 | 10 | 705 |
| шифр | расшифровка | ||||
| СОШ350-10,0 | Стул опорный Ду 350 Ру 10,0 широкий | ||||
Стул опорный серия 7.401-2 выпуск 7.
Выпуск 7 серии 7.401-2 содержит стулья опорные для трубопровода с условным диаметром Ду 400 мм и рабочим давлением до 10, 16, 25, 40, 63 и 100 кгс/см2.
Стул опорный узкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОУ400-000 | 565 | 515 | 60 | 26 | 1,5 | 496,0 |
| 1СОУ400-000-01 | 580 | 525 | 64 | 30 | 2,4 | 513,0 |
| 1СОУ400-000-02 | 610 | 550 | 72 | 33 | 3,8 | 547,5 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ400-1,0 | Стул опорный Ду 400 Ру 1,0 узкий | 1,0 | ||||
| СОУ400-1,6 | Стул опорный Ду 400 Ру 1,6 узкий | 1,6 | ||||
| СОУ400-2,5 | Стул опорный Ду 400 Ру 2,5 узкий | 2,5 | ||||

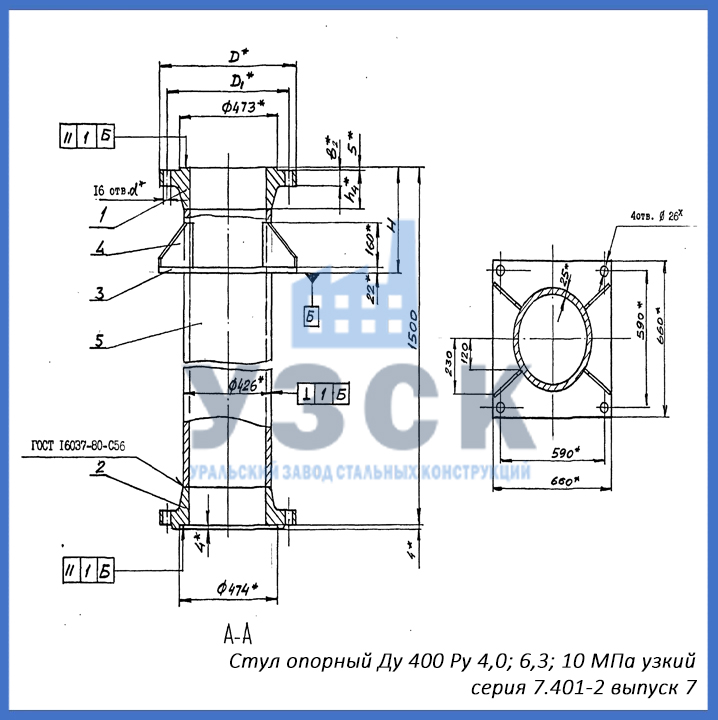

Стул опорный узкий Ру 4,0; 6,3 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 3СОУ400-000 | 655 | 585 | 54 | 39 | 6,0 | 580 |
| 3СОУ400-000-01 | 670 | 585 | 62 | 45 | 9,6 | 645 |
| шифр | расшифровка | Ру, МПа | ||||
| СОУ400-4,0 | Стул опорный Ду 400 Ру 4,0 узкий | 4,0 | ||||
| СОУ400-6,3 | Стул опорный Ду 400 Ру 6,3 узкий | 6,3 | ||||
Стул опорный узкий Ру 10,0 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОУ400-000 | 715 | 620 | 52 | 10,0 | 765 |
| шифр | расшифровка | ||||
| СОУ400-10,0 | Стул опорный Ду 400 Ру 10,0 узкий | ||||
Стул опорный широкий Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1СОШ400-000 | 565 | 515 | 60 | 26 | 1,5 | 541 |
| 1СОШ400-000-01 | 580 | 525 | 64 | 30 | 2,4 | 558 |
| 1СОШ400-000-02 | 610 | 550 | 72 | 33 | 3,8 | 598 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ400-1,0 | Стул опорный Ду 400 Ру 1,0 широкий | 1,0 | ||||
| СОШ400-1,6 | Стул опорный Ду 400 Ру 1,6 широкий | 1,6 | ||||
| СОШ400-2,5 | Стул опорный Ду 400 Ру 2,5 широкий | 2,5 | ||||

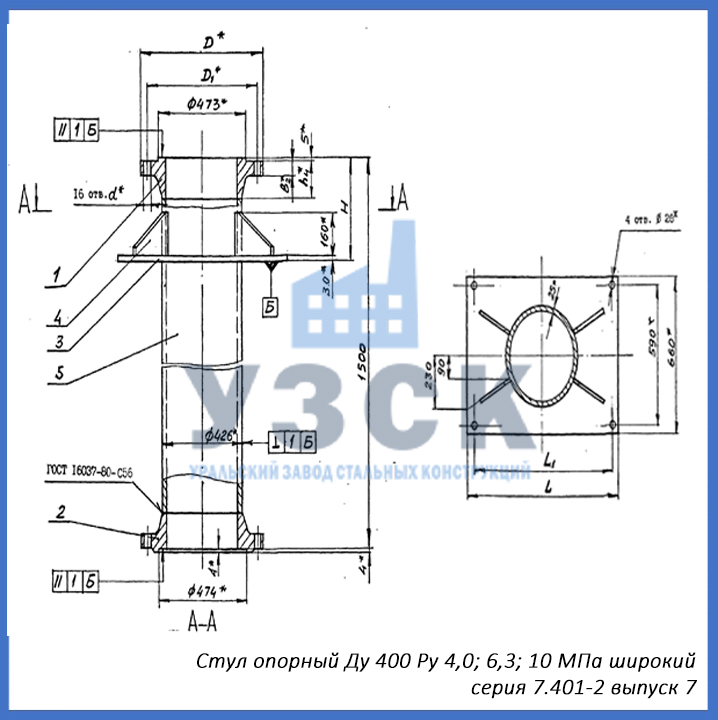

Стул опорный широкий Ру 4,0; 6,3 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 3СОШ400-000 | 655 | 585 | 54 | 39 | 6,0 | 642 |
| 3СОШ400-000-01 | 670 | 585 | 62 | 45 | 9,6 | 710 |
| шифр | расшифровка | Ру, МПа | ||||
| СОШ400-4,0 | Стул опорный Ду 400 Ру 4,0 широкий | 4,0 | ||||
| СОШ400-6,3 | Стул опорный Ду 400 Ру 6,3 широкий | 6,3 | ||||
Стул опорный широкий Ру 10,0 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3СОШ400-000 | 715 | 620 | 52 | 10 | 838 |
| шифр | расшифровка | ||||
| СОШ400-10,0 | Стул опорный Ду 400 Ру 10,0 широкий | ||||
Уральский Завод Стальных Конструкций осуществляет производство опорных стульев высокого давления по серии 7.401-2 любого диаметра от Ду 100 до Ду 400 мм. Производственные площади завода «УЗСК» оснащены необходимым современным оборудованием, таким как токарные, сверлильные, фрезерные и лентопильные станки, оборудование для плазменной резки, листогибочные трехвалковые машины, гильотины, сварочные аппараты и др). В составе завода работает высококвалифицированный инженерно-конструкторский отдел и лаборатория неразрушающего контроля, что позволяет ООО «УЗСК» выпускать стулья опорные высокого качества в кратчайшие сроки, как типового исполнения, так и нестандартных размеров по чертежу заказчика. Инженеры завода также разрабатывают техническую документацию и чертежи на основе тех. Задания заказчика.
Заявки на изготовление стульев опорных по серии 7.401-2 принимаются из всех регионов Российской Федерации, а также стран СНГ (Азербайджан, Узбекистан) и ЕАЭС (Армения, Беларусь, Казахстан, Киргизия). Отгрузка опорных стульев производится как собственным автотранспортом завода, так посредством крупнейших авто-, авиа- и ж/д перевозчиков.
Если в Вас остались вопросы по стульям опорным, Вы можете задать их специалистам завода «УЗСК» по телефону или написать на e-mail info@zavod-uzsk.ru. Менеджеры отдела продаж с удовольствием подскажут Вам актуальные цены опорных стульев серии 7.401-2, сроки изготовления продукции, примерную стоимость и варианты доставки изделий в Ваш населенный пункт.
Заполните форму заказа
